Cómo actualizar viejos desagües para modernizar una ducha

En cualquier ducha recubierta con baldosas, un desagüe adecuado hace mucho más que eliminar el agua: protege la estructura, reduce el riesgo de moho y garantiza una buena experiencia de ducha. Pero cuando se trabaja en condominios ocupados, gimnasios muy concurridos o instalaciones de spa, un solo día de inactividad puede afectar los ingresos y la satisfacción de los clientes.

KERDI-BOARD_TRENDLINE

Reemplazar un sistema de desagüe obsoleto de la manera tradicional, a menudo, implica demolición, escombros y retrasos. Afortunadamente, eso no tiene por qué ser así en el caso de la conexión del desagüe. Con los kits adaptadores de Schluter para remodelaciones, es posible modernizar la configuración de su desagüe sin necesidad de desmontar la conexión de plomería existente, ahorrando así tiempo, mano de obra y dinero.

¿Por qué modernizar sus desagües?

Modernizar los desagües es una decisión inteligente tanto en las remodelaciones residenciales como en las comerciales:

  • Eficiencia y fiabilidad: los desagües modernos requieren menos mantenimiento que los tradicionales.
  • Ahorro de tiempo y dinero: evitan la demolición completa del desagüe, reducen la mano de obra y aceleran los plazos de entrega.
  • Mejora estética: las elegantes rejillas modernas realzan el diseño general de la ducha.
  • Perfecto para espacios con mucha circulación: gimnasios, condominios, hoteles y spas se benefician de su rápida instalación y rendimiento duradero.

Conceptos básicos sobre los sistemas de desagüe: una comparación rápida

 Desagües de anillos de sujeción

  • Ensamblado: tienen un diseño que consta de varias piezas, con un anillo de sujeción y una capa de membrana separados
  • Instalación: requieren de una alineación precisa y componentes adicionales para la impermeabilización
  • Impermeabilización: se basan en un recubrimiento ubicado entre los componentes del desagüe; cuantas más piezas, mayor riesgo
  • Compatibilidad: pueden limitar la integración con sistemas impermeables adheridos

Desagües de platillo de conexión integrado

  • Ensamblado: tienen un diseño de una sola pieza con platillo integrado para la adhesión directa a la membrana
  • Instalación: proceso optimizado con menos pasos y materiales
  • Impermeabilización: la membrana se adhiere directamente al platillo de conexión del desagüe creando una conexión impermeable confiable
  • Compatibilidad: se integran completamente con los modernos sistemas impermeables adheridos, como KERDI

Consideraciones sobre el tipo de desagüe: tradicional vs. lineal

Al remodelar, no solo conserva la conexión del desagüe, también tiene nuevas opciones de diseño.

Desagües tradicionales

  • Se instalan en un punto central bajo
  • Se adaptan bien a diseños de duchas tradicionales
  • Requieren una pendiente en cuatro direcciones en el ensamblado de baldosas

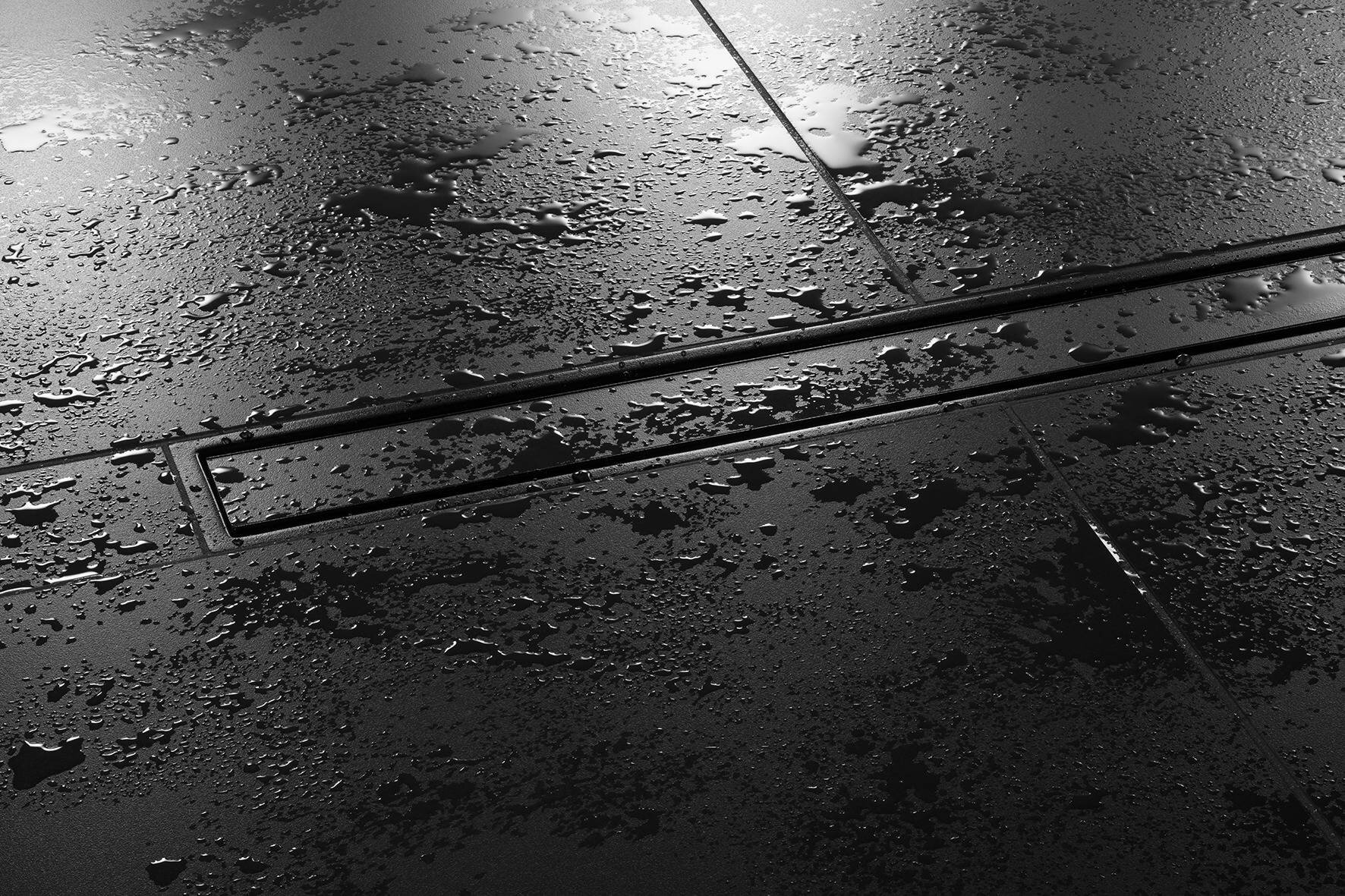

Desagües lineales

  • Se instalan en un extremo, en el centro, o adyacentes a la pared
  • Permiten una pendiente en una sola dirección, ideal para diseños sin barreras ni rebordes
  • Proporcionan un aspecto limpio y moderno y son compatibles con baldosas de gran formato

Soluciones de desagüe probadas: KERDI-DRAIN y KERDI-LINE

Una vez que haya decidido entre un desagüe tradicional o lineal, el siguiente paso es elegir una solución fiable y duradera. Se destacan dos sistemas: KERDI-DRAIN y KERDI-LINE.

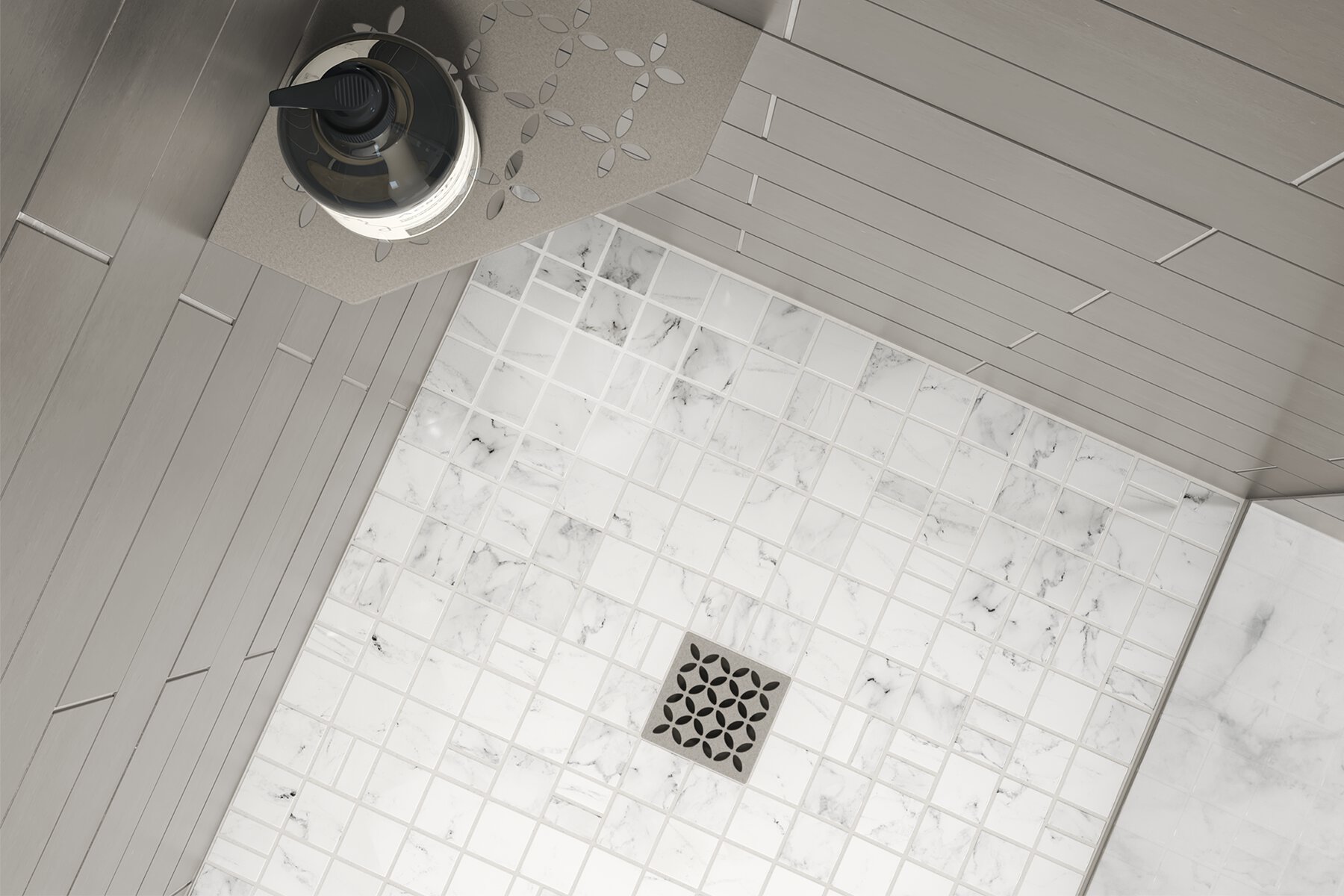

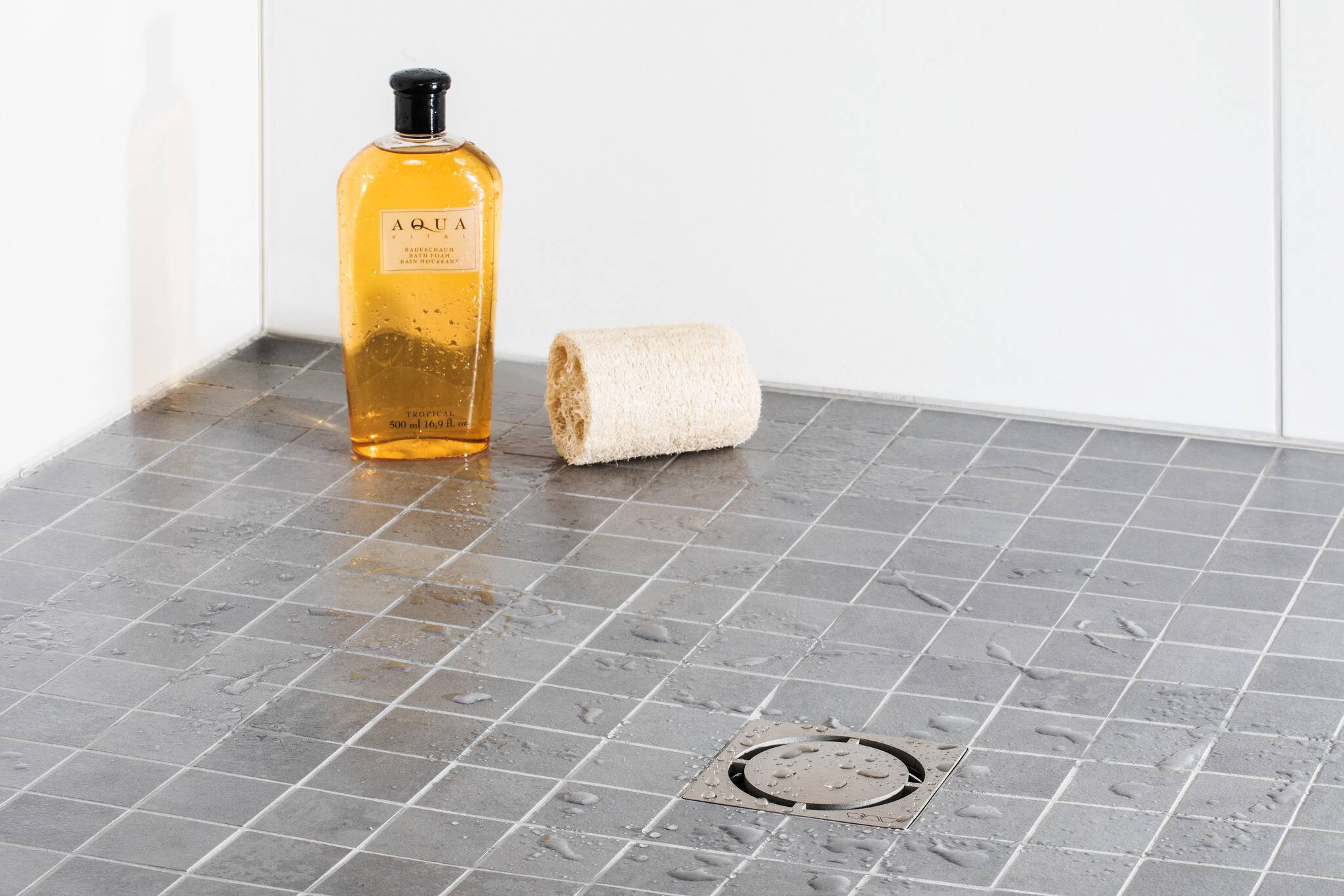

KERDI-DRAIN

  • Un desagüe tradicional con platillo de conexión integrado
  • Diseñado para el uso con el Sistema de ducha Schluter y membranas impermeables adheridas
  • Elimina la necesidad de un sellado secundario, lo que reduce los posibles puntos de fuga
  • Ofrece varios acabados de rejillas, incluyendo opciones de rejillas portadoras de baldosas

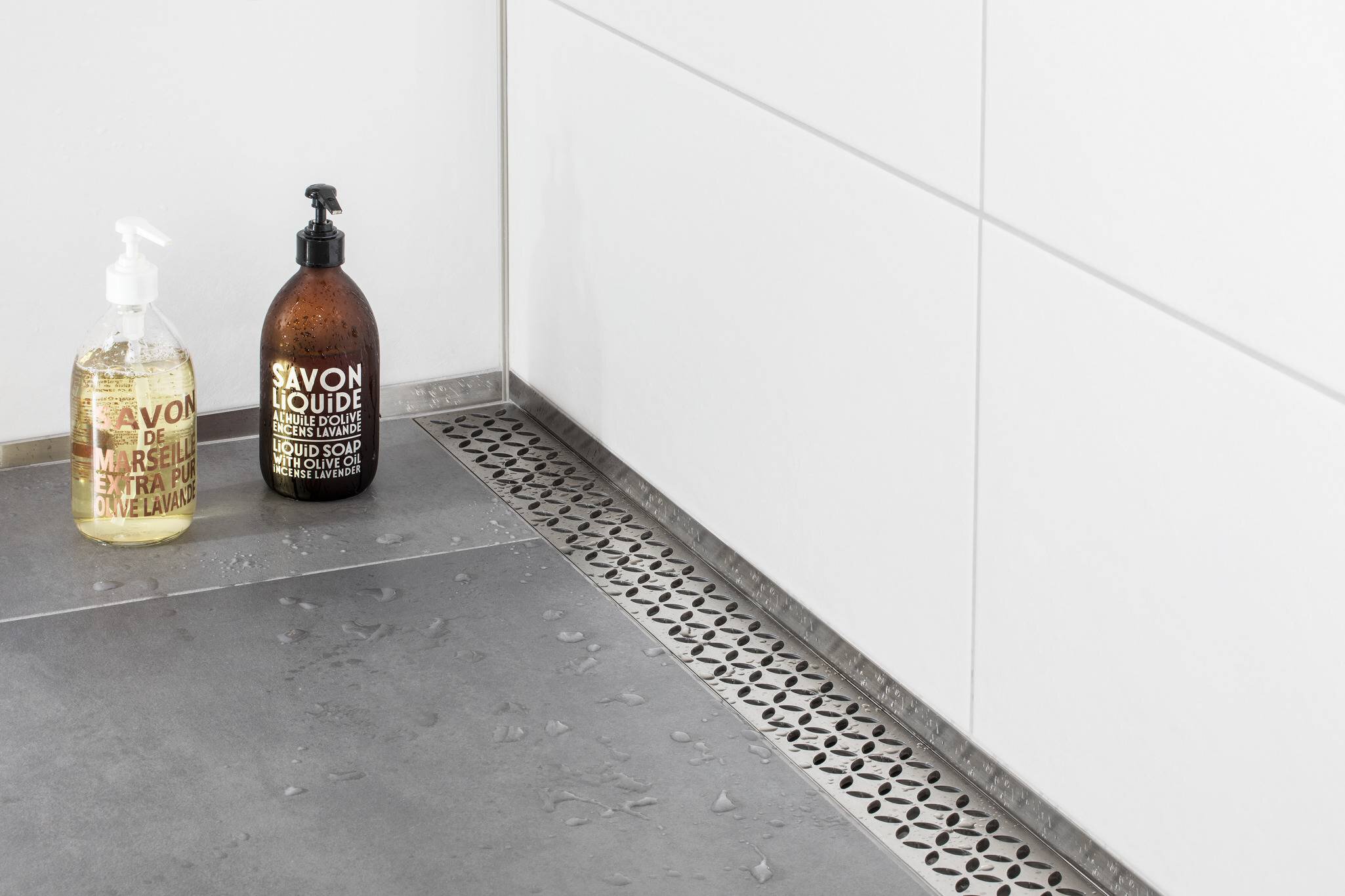

KERDI-LINE

  • Un sistema de desagüe lineal ideal para duchas elegantes, sin rebordes o estilo spa
  • Incluye un manguito de KERDI integrado para una conexión impermeable
  • Puede ser instalado en la entrada de la ducha, en el centro o adyacente a la pared
  • Dispone de una amplia gama de rejillas y acabados, incluidas rejillas portadoras de baldosas que permiten lograr un aspecto uniforme en los pisos recubiertos con baldosas

Ambos sistemas de desagüe son totalmente compatibles con los kits adaptadores de Schluter para remodelaciones, lo que permite instalarlos sobre una conexión existente de tipo anillo de sujeción sin alterar la plomería que se encuentra por debajo.


Assess Your Existing Drain

Before you can install an adaptor, confirm the existing conditions:

Drain Type: Is it a clamping-ring drain or something else?
Material: PVC, ABS, or cast iron?
Pipe Alignment: Make sure the outlet lines up with your desired Schluter system
Height: Verify finished floor elevation and determine if a compensation board is needed

Retrofit Solutions in Action

When you're ready to move forward with a retrofit, adaptor kits make it possible to transition from a clamping ring drain to a modern system—without disturbing the drainpipe.

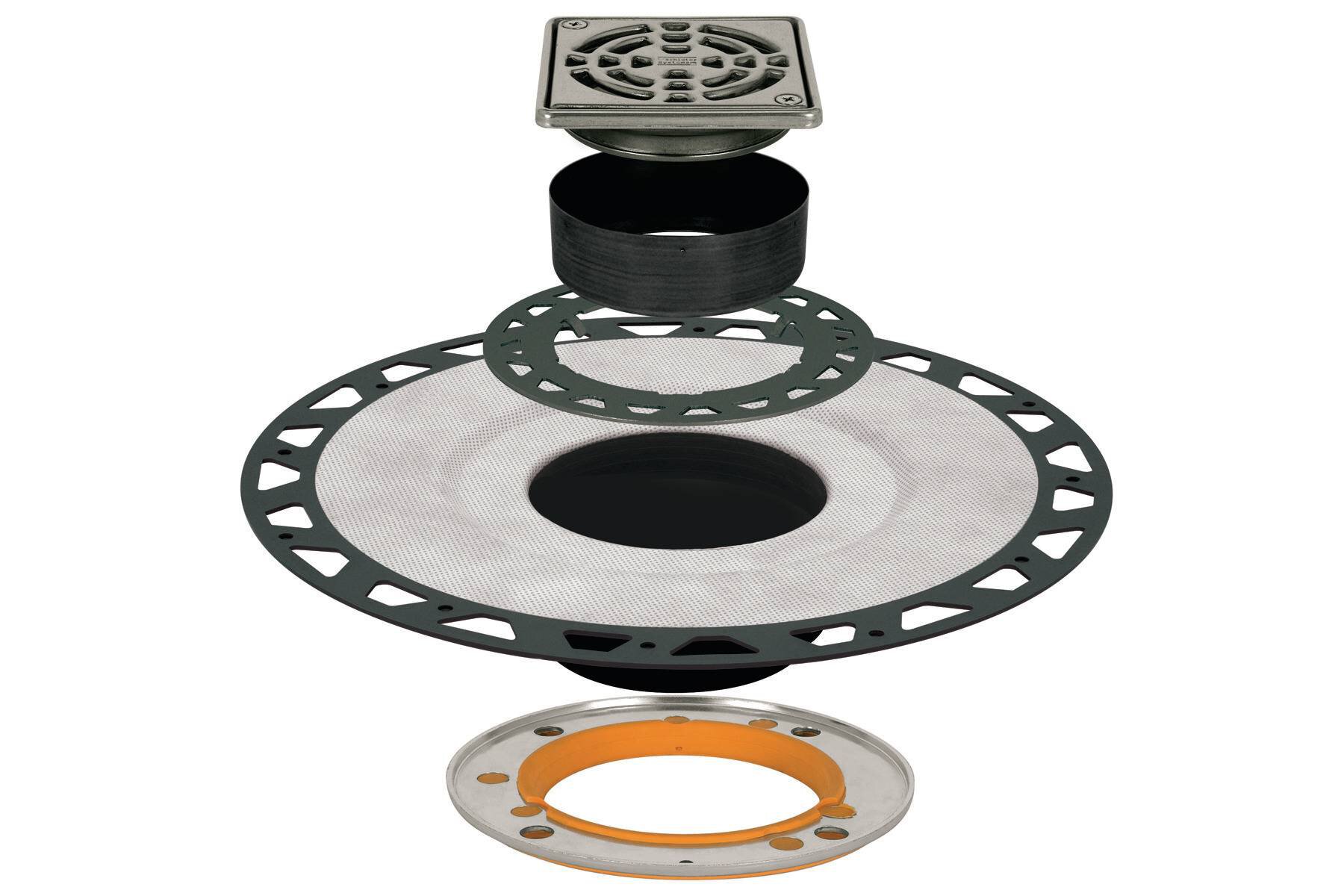

KERDI-DRAIN-A Adaptor Kit

Converts clamping-ring drains to an integrated bonding flange system.
Available in multiple diameters to fit a wide range of installations.
Features versatile hole patterns to match common bolt configurations.


Kit adaptador KERDI-LINE-A

Permite la instalación de un desagüe lineal sobre una conexión de anillo de sujeción ya existente
Las juntas, diseñadas con precisión, crean un sello impermeable
Admite diseños de desagüe elegantes y modernos sin necesidad de cambiar la posición de los mismos


El proceso de remodelación paso a paso

A continuación, se muestra el proceso habitual de remodelación con un kit adaptador:

1- Retire los elementos antiguos

  • Retire el anillo de sujeción y el platillo superior
  • Conserve los tornillos

2- Instale el anillo adaptador

  • Marque y perfore el patrón de orificios correcto
  • Aplique un cordón continuo de KERDI-FIX al platillo de conexión instalado
  • Fíjelo con los tornillos originales siguiendo un patrón cruzado

3- Inserte el nuevo cuerpo de desagüe

  • Deslice el platillo de conexión (KERDI-DRAIN)
    o el canal de desagüe lineal (KERDI-LINE) hasta su posición
  • Una junta de precisión garantiza el sello impermeable

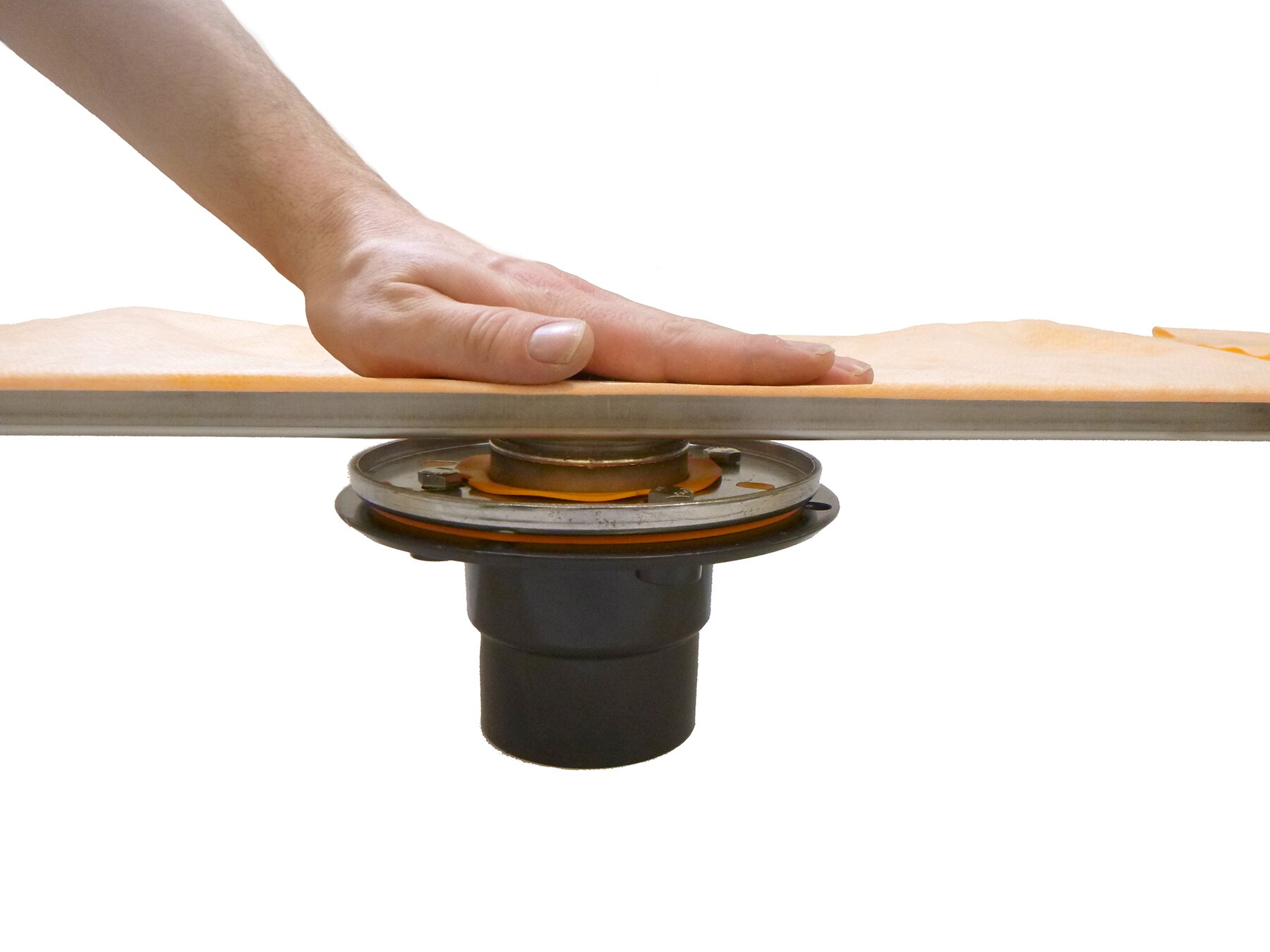

4- Ajuste la altura y la pendiente del piso

  • Utilice un panel de compensación KERDI-SHOWER-CB  de 1" o 3½" (2.54 cm o 8.9 cm)
    para alcanzar la altura del nuevo desagüe
  • Construya la pendiente hacia el nuevo desagüe con un panel de espuma o una cama de mortero

5- Impermeabilice

  • Adhiera la membrana KERDI al platillo utilizando mortero adhesivo no modificado
  • Selle todas las uniones con la banda KERDI-BAND y los ángulos KERDI-KERECK
  • Impermeabilice las uniones de los rebordes y las paredes según sea necesario

6- Instale las baldosas y los acabados

  • Instale las baldosas directamente sobre la membrana
  • Inserte la rejilla de desagüe lineal o la rejilla de desagüe que haya elegido
  • Aplique la lechada, limpie y ya está listo

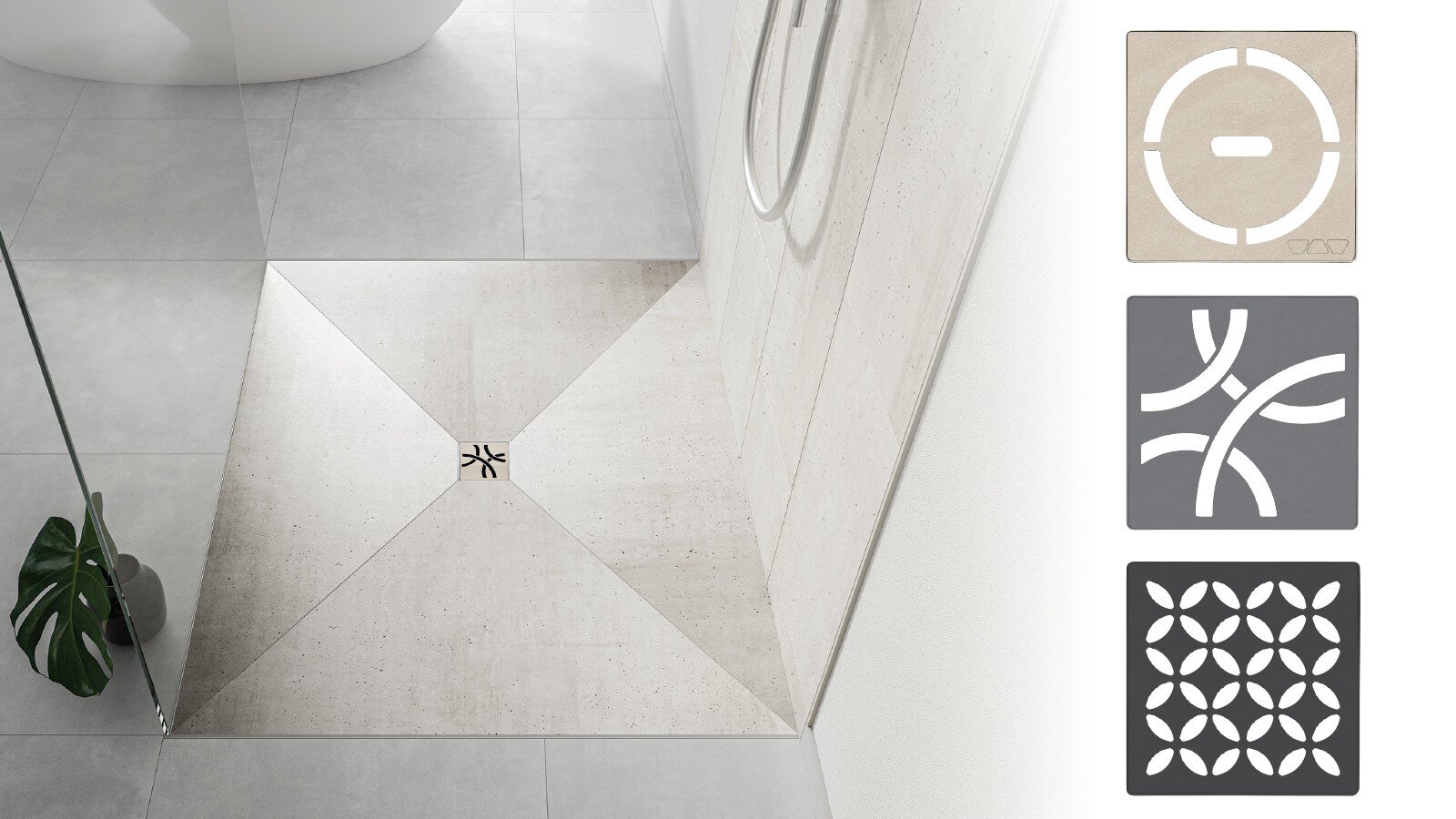

Detalles de acabado: diseño y flexibilidad



Elija entre una amplia variedad de acabados:

  • El acero inoxidable, el negro mate, las opciones de colores TRENDLINE o las rejillas portadoras se combinan con otros elementos Schluter, como los perfiles y las repisas, para lograr un aspecto uniforme.

Consideraciones finales

  • Guía de instalación y cumplimiento de normas: siga siempre las instrucciones de Schluter y los códigos locales de plomería para conservar la cobertura de la garantía
  • Valor a largo plazo: los desagües de platillo de conexión integrado ofrecen una mejor impermeabilización, requieren menos mantenimiento y tienen una mayor vida útil

¿Todo listo para remodelar?

Si desea mejorar el rendimiento y la apariencia de sus duchas sin perder tiempo ni causar molestias con la demolición completa del desagüe, los kits adaptadores de Schluter son la solución perfecta.

Visite nuestros Sistemas KERDI-DRAIN-A y KERDI-LINE-A en schluter.com , o póngase en contacto con nuestro Servicio de atención al cliente para encontrar la solución más adecuada para su próximo trabajo.
