Schluter^®-KERDI-LINE

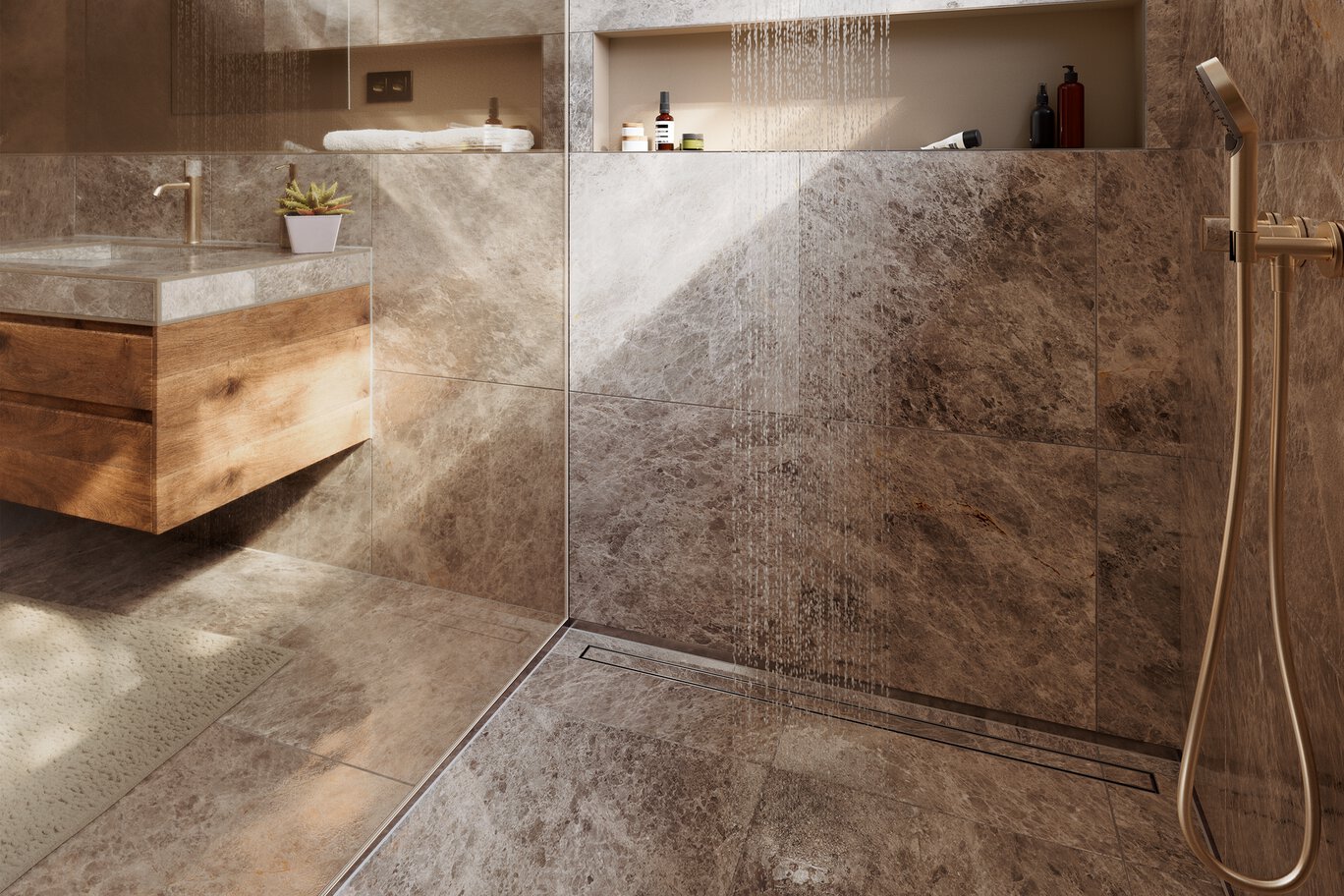

Schluter® KERDI-LINE es un drenaje lineal de bajo perfil para pisos diseñado específicamente para ensamblados impermeables adheridos. KERDI-LINE se puede instalar adyacente a las paredes o ubicaciones intermedias. Se puede dar al piso una pendiente en un solo plano hacia el drenaje KERDI-LINE, lo que permite el uso de baldosas de gran tamaño y crea interesantes oportunidades de diseño.

KERDI-LINE consiste en canal de acero inoxidable moldeado que constituye el cuerpo del drenaje y un conjunto de rejilla o soporte de cubierta sobre el que se aplican las baldosas. El canal tiene una salida no-hub estándar de 2"(50 mm) y se fija a la tubería por medio de un acople mecánico no-hub. La simpleza de conexión a las salidas de drenaje estándares hace de KERDI-LINE un sistema adecuado tanto para nuevas construcciones como para renovaciones. KERDI-LINE está disponible tanto con salidas centradas como descentradas. La salida descentrada está ubicada a 8" (20,3 cm) del canal y brinda flexibilidad cuando se encuentran obstáculos (juntas de piso, por ejemplo) durante la instalación. KERDI-LINE incluye un canal de soporte de poliestireno para hacer coincidir la elevación del drenaje con la de la bandeja de ducha KERDI-SHOWER-LT/-LTS. El perímetro del canal consiste en una brida adhesiva laminada con un collar de KERDI. Asegura una conexión simple y segura al conjunto de impermeabilización adherido, tanto en el área del piso como en las paredes adyacentes. KERDI-LINE está disponible en largos de canal que van de 20" a 72" (50 a 180 cm), en incrementos de 4" (10 cm). La brida adhesiva se extiende aproximadamente 1" (2,5 cm) a los lados del canal.

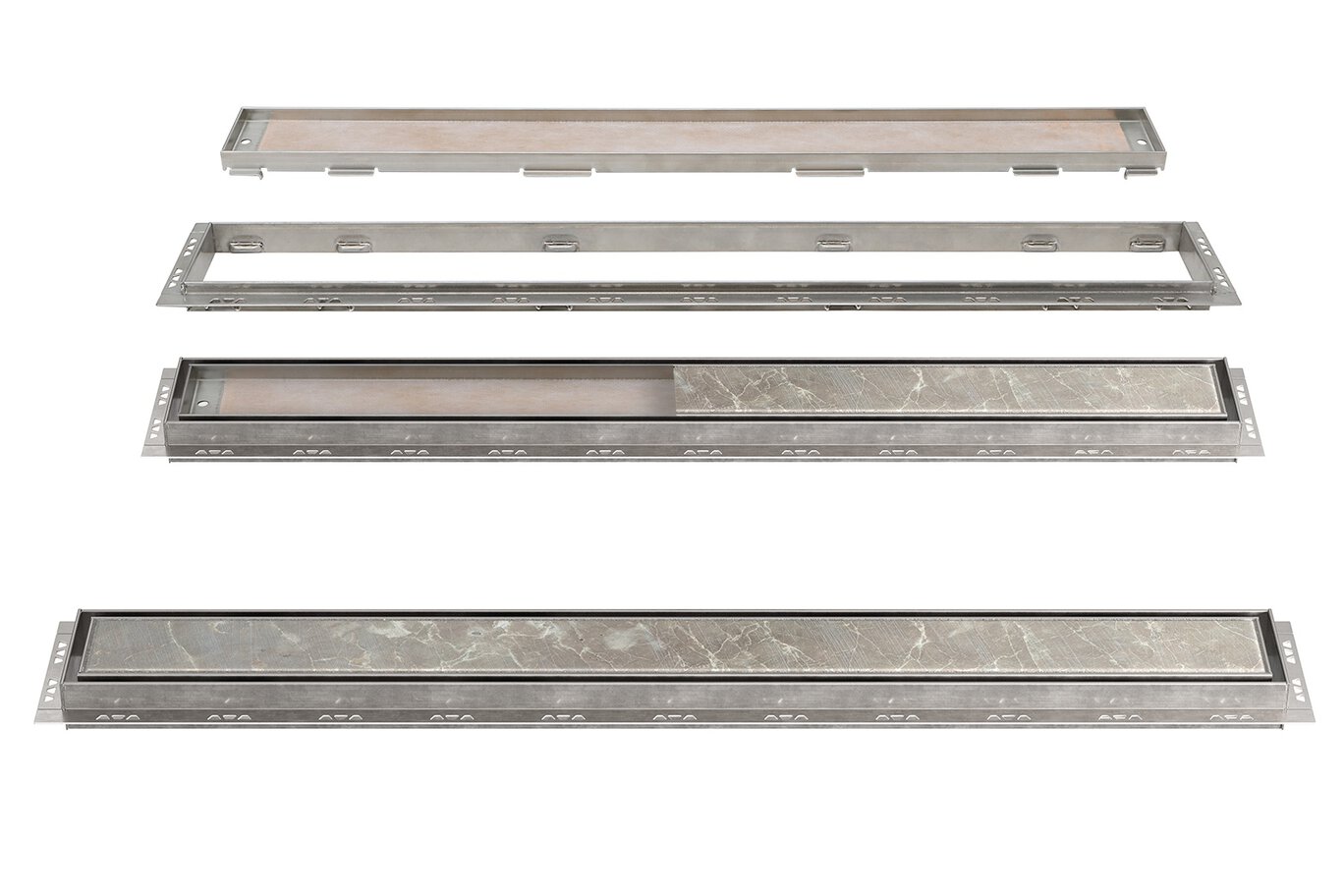

El conjunto de rejilla KERDI-LINE consiste en un marco de acero inoxidable que puede ajustarse sin uniones al espesor de las baldosas de cerámica o piedra del revestimiento, de 1/8" a 1"(3 a 25 mm) para conjuntos de rejilla estándar y 1/4" a 23/32" (6 a 18 mm) para conjuntos de rejillas decorativas y rejillas de acero inoxidable que se instalan dentro del marco. El marco de rejilla estándar presenta un reborde de 3/8" (10 mm) de ancho luego de la instalación y puede ser combinado con una o dos opciones de rejilla: SOLID (A) o SQUARE (B). Cada opción estándar está disponible en acabado cromado o cepillado. La opción SQUARE (B) también está disponible con un mecanismo de bloqueo (acero inoxidable cepillado, marco solo de 3/4"-19 mm) para aplicaciones donde se desea una resistencia a la manipulación (por ej., en instalaciones educativas o de salud). El marco de rejilla muestra un reborde mínimo después de la instalación y puede combinarse con tres diferentes rejillas: FLORAL (E), CURVE (F), o PURE (G). Cada estilo está disponible en un acabado cepillado. El soporte de revestimiento se instala a ras con la parte superior del canal y puede, por lo tanto, recibir cualquier espesor de baldosa de revestimiento.

KERDI-LINE no requiere mantenimiento ni cuidados especiales y es resistente al moho y a los hongos. La rejilla de drenaje puede quitarse para limpiar el receptáculo y las tuberías de drenaje.

Limpie las rejillas y los perfiles con productos de limpieza domésticos comunes. El acero inoxidable expuesto al ambiente o a sustancias agresivas debe limpiarse regularmente con un limpiador doméstico suave. La limpieza regular mantiene el aspecto pulcro del acero inoxidable y reduce el riesgo de corrosión. Todos los productos de limpieza deben estar libres de ácido hidroclorhídrico, fluorhídrico y cloruros. Las superficies de acero inoxidable adquieren un brillo cuando se tratan con productos pulidores de cromo. No utilice abrasivos ni productos de limpieza alcalinos.

Las instrucciones de instalación a continuación representan el uso de Schluter®-KERDI-LINE en aplicaciones de pisos. Las instrucciones de instalación para el uso de KERDI-LINE en aplicaciones de ducha se pueden encontrar en el Manual de instalación del sistema de ducha Schluter®.

Preparación

Al instalar KERDI-LINE contra una pared, asegúrese de tener en cuenta el grosor del tablero de pared antes de cortar el orificio en el substrato. 1. Cualquier nivelación del piso debe realizarse antes de la instalación del cuerpo del canal. Para la instalación adyacente a la pared, el cuerpo del canal debe estar alineado de acuerdo con el grosor del revestimiento de pared. Para una instalación intermedia, utilice la cinta de relleno suministrada con la capa adhesiva despegable para hacer que el soporte del canal sea simétrico. 2. KERDI-LINE puede instalarse junto con el soporte de canal proporcionado como se describe a continuación o colocarse en mortero suelto. KERDI-LINE se conecta al desagüe principal por medio del acoplamiento mecánico no-hub adecuado de acuerdo con las instrucciones del fabricante del acoplamiento.

Instalación del cuerpo del canal

Acceso a la plomería desde abajo

Cuando hay acceso a la plomería desde abajo y el desagüe se puede conectar después de instalar KERDI-LINE, el cuerpo del canal se puede configurar sin hacer simultáneamente una conexión al desagüe.

1. Aplique Schluter® SET®, Schluter® ALL-SET®, Schluter® FAST-SET® o mortero de capa fina no modificado al substrato donde se colocará el drenaje con una llana dentada e incruste sólidamente el soporte del canal en el mortero.

2. Aplique Schluter® SET®, Schluter® ALL-SET ®, Schluter® FAST-SET ® o mortero de capa fina no modificador en la parte superior del soporte del canal con una llana dentada y presione el cuerpo del canal firmemente en el mortero, asegurando el soporte completo de la brida de unión. Compruebe que KERDI-LINE está nivelado. No hay acceso a la plomería desde abajo Cuando no hay acceso a la plomería desde abajo, el cuerpo del canal debe ajustarse y conectarse a la línea de desagüe simultáneamente.

1. Comience la instalación del drenaje colocando los componentes en seco. Mida y corte una sección de tubería para conectar el acoplamiento a la trampa de olores debajo del piso, utilizando el soporte del canal como espaciador.

2. Aplique Schluter® SET®, Schluter® ALL-SET ®, Schluter® FAST-SET ® o mortero de capa fina no modificado en la parte superior del soporte del canal con una llana dentada y presione firmemente el soporte del canal sobre la parte inferior del cuerpo del canal. Fije el acoplamiento mecánico a la salida de drenaje y la sección cortada de la tubería según las instrucciones del fabricante del acoplamiento.

3. Aplique Schluter® SET®, Schluter® ALL-SET®, Schluter® FAST-SET® o mortero de capa fina no modificado al sustrato donde se colocará el drenaje con una llana dentada. Prepare la sección cortada de la tubería y la trampa de olores con limpiador, imprimación y cemento ABS o PVC según las instrucciones del fabricante de cemento disolvente.

4. Incruste sólidamente el soporte del canal y KERDI-LINE en el mortero en el piso y conecte la sección cortada de la tubería a la trampa de olores. Compruebe que el KERDI-LINE está nivelado.

5. A continuación se coloca el recrecido a ras con la parte superior de la brida de unión de KERDI-LINE. Incline el lecho de mortero utilizando la brida de unión y los recrecidos de mortero como guías. Nota: SE puede utilizar KERDI-FIX u otros adhesivos compatibles con espuma EPS para instalar el soporte del canal y el cuerpo del canal como una alternativa al mortero de capa fina. Aplique una perla generosa de KERDI-FIX en la parte superior e inferior del soporte del canal. El uso de KERDI-FIX limita la capacidad de nivelar KERDI-LINE. Nota: Schluter®-Systems recomienda especialmente que, de ser posible, realice una prueba de filtración en la conexión entre el drenaje y la línea de desagüe antes de continuar con el resto de la instalación. Consulte los códigos locales de plomería y/o construcción para conocer cualquier requisito específico en su área.

Conexión a membranas impermeabilizantes

Las membranas impermeabilizantes KERDI o DITRA se pueden instalar tan pronto como se pueda caminar sobre el lecho de mortero.
