Instrucciones de instalación de Schluter®-KERDI-SHOWER-FRS

Para conocer las especificaciones y las instrucciones completas de instalación de las aplicaciones de ducha, consulte el Manual de instalación del kit de Schluter®-KERDI-SHOWER-FRS.

¡Descargar el PDF ahora!

PLANIFICACIÓN

1. Compruebe que el espaciado entre vigas no supere las 19.2” (49 cm) desde los centros.

2. Las instalaciones sobre un substrato de 5/8" (16 mm) requieren el uso de las calzas Schluter®-KERDI-SHOWER-FRS (n.º de artículo: KS FRS SH60).

3. *La perforación previa para tornillos de madera a metal de 1 5/8" y 2 3/4" puede acelerar y facilitar la instalación. Utilice una broca de 1/8" (3.2 mm) con tornillos n.º 10.

4. Prepare la madera contrachapada de 3/4" (2 cm) requerida para los insertos FRS. La madera contrachapada debe cumplir los requerimientos del código de construcción local para substratos.

5. Obtenga los materiales para las piezas de relleno. Puede utilizar madera contrachapada u OBS.

6. Compruebe que la profundidad de la cavidad del piso tras el rebaje de 11/16" (17.5 mm) sea suficiente para albergar todos los componentes de plomería.

7. Utilice únicamente los fijadores suministrados para los soportes y los insertos.

8. El canto del panel y la membrana deben quedar a ras. Utilice la TABLA DE GROSORES DE LOS COMPONENTES para planificar adecuadamente. Se recomienda utilizar el sistema FRS con los paneles Schluter®-KERDI-SHOWER-TT debido a su perímetro delgado.

9. Consulte la GUÍA DE SELECCIÓN DE KITS DE FRS Y KITS DE SOPORTES que figura a continuación para obtener orientación sobre cómo elegir los kits en función del tamaño y las condiciones de su instalación.
Si el piso presenta un bloqueo considerable, es posible que se requieran soportes adicionales.

Consideraciones especiales para duchas sin rebordes

• Consulte los códigos locales para determinar si se requiere un sistema de drenaje secundario. Se puede utilizar Schluter®-KERDI-DRAIN-F.

• Tenga en cuenta la dirección del agua de la ducha y la ubicación de la cortina o la mampara. El agua rociada hacia la base de una barrera o mampara puede salir de la zona de la ducha; planifique la ubicación de los accesorios en consecuencia.

• Las duchas sin rebordes recubiertas con baldosas dependen de la pendiente del piso para retener eficazmente el agua en la zona de la ducha y dirigirla hacia el desagüe.

• La gestión proactiva de las obstrucciones en los desagües reviste especial importancia en las instalaciones de duchas sin rebordes; asegúrese de informar debidamente al usuario final.

• Diversas normativas de construcción y otras fuentes, como la Ley para Estadounidenses con Discapacidades (ADA), incluyen requerimientos específicos en materia de accesibilidad para personas con discapacidades, por lo que deben consultarse cuando proceda.

INSTALACIÓN

1

Haga un orificio en la parte inferior de la pared para fijar el soporte en P, retirando una sección de yeso suficientemente grande como para que quepan por el orificio el taladro, los tornillos y sus manos.

2

Trace el contorno del panel en el piso, teniendo en cuenta el grosor de los paneles de yeso y añadiendo 1/8" (3.2 mm) de espacio adicional por todos los lados para compensar el grosor de los soportes y las imperfecciones del corte.

3

Recorte la sección trazada.

• Ajuste la profundidad de corte adecuada y tenga cuidado de no dañar las vigas.

• Utilice una herramienta de corte al ras u oscilante para cortar lo más al ras posible a lo largo de la placa inferior de la pared.

4

Retire todos los fijadores del substrato a los que pueda acceder y, a continuación, levante las secciones recortadas con las herramientas adecuadas. Tenga cuidado de no dañar las vigas ni el substrato restante, ya que pueden quedar restos de pegamento y fijadores.

Precaución: No pise entre las vigas.

5

Trace y amplíe la sección recortada hasta la viga siguiente, dejando intacta 1" (2.5 cm) del substrato que sobresale para la fijación de los soportes en P.

• Si el canto cortado ya se encuentra a menos de 1" (2.5 cm), el recorte deberá extenderse hasta la sección contigua.

6

Limpie los cantos del orificio y la parte superior de las vigas, eliminando todo resto de pegamento, astillas, etc.

7

Antes de continuar, compruebe que las dimensiones del orificio sean correctas.

8

Presente los soportes en seco.

Nota:

• todos los ángulos deben estar apoyados mediante un soporte en P o en J. Es recomendable distribuir y planificar la ubicación de todos los soportes antes de fijarlos en su sitio.

Soportes en P

• No corte los soportes en P.

• Coloque los soportes en P siguiendo el DIAGRAMA DE COLOCACIÓN DE SOPORTES.

• Fije el soporte en P a la placa inferior de la pared con ayuda de una sección de madera y un martillo.

• En el caso de los substratos de 5/8" (16 mm), limpie el soporte, coloque calzas en las lengüetas rectangulares e inserte el saliente.

Soportes en J

• Los soportes en J pueden cortarse a la longitud deseada.

• Corte los soportes en J con las herramientas adecuadas (p. ej., una radial angular con Schluter®-PROCUT-TSM).

• Es IMPRESCINDIBLE que queden cuatro orificios para tornillos en cada sección cortada que se utilice.

• Coloque los soportes en J siguiendo el DIAGRAMA DE COLOCACIÓN DE SOPORTES.

• Si hay algún obstáculo en la cavidad del piso, utilice soportes en J a ambos lados y asegúrese de que los ángulos estén bien apoyados.

9a

Fije los soportes.

• Fije los soportes en P

• Recomendamos perforar previamente (*Ver paso 3 de la Planificación).

• Fije los soportes en P al substrato con dos tornillos para madera a metal de 1 5/8" (41.2 mm), a una distancia de 1/2" (12.7 mm) del canto. Los tornillos atraviesan el substrato y se fijan en las lengüetas rectangulares situadas por debajo.

• Fije los soportes en P a la placa inferior de la pared con dos tornillos de madera a metal de 2 3/4" (70 mm), a una distancia de 1/2" (12.7 mm) del canto. Los tornillos atraviesan la placa inferior de la pared hasta llegar al centro de cualquiera de las tres lengüetas superiores.

Nota:

• si decide no perforar previamente, utilice una velocidad alta y una presión baja hasta que el tornillo penetre en el metal.

9b

Fije los soportes

• Fije los soportes en J

• Golpee suavemente los soportes en J con un martillo para encajar las lengüetas y, a continuación, fíjelos con dos tornillos para madera de 1 1/8" (29 mm), manteniendo una separación de al menos 4" (10 cm) entre todos los tornillos alineados.

10

Mida, corte y coloque los insertos de madera contrachapada.

• Los insertos deberán consistir en una sola pieza de madera contrachapada de ¾" (19 mm), sin defectos, daños ni orificios, y con cantos limpios y sin desgarros.

• Mide cada abertura entre los soportes. Resta ¼" (6.3 mm) tanto a la longitud como a la anchura para dejar un espacio de 1/8” (3.2 mm) por todos los lados.

• Los fabricantes recomiendan instalar la madera contrachapada de manera que la veta de la superficie quede perpendicular a los soportes. Las pruebas al FRS arrojan un resultado aceptable en todas las orientaciones; aunque se prefiere la colocación perpendicular, los paneles pueden instalarse en cualquier dirección para mejorar la flexibilidad de la disposición y reducir los residuos.

• Aplique Schluter®-KERDI-FIX o un adhesivo de construcción (no expansivo) en todos los salientes de los soportes antes de colocar los insertos en su lugar.

Nota:

• NO se debe utilizar OSB para los insertos.

11

Fasten inserts to the brackets

• Pre-drilling recommended (*See Planning step 3.)

• Fasten plywood inserts in place using the provided 1-5/8" (41.2 mm) wood-to-metal screws 1/2" (12.7 mm) from the edge. One screw per P-bracket and two screws, evenly spaced, per J-bracket.

Note:

• If you choose not to predrill, favor high speed, low pressure until the screw cuts into the metal.

12

Reinstall/ install wallboard

13

Drill/cut the core hole for the Schluter^®-KERDI-DRAIN

• Follow all recommendations and instructions for the Schluter^®-KERDI-DRAIN to be installed.

Note:

• Limit the diameter of the hole to 5" (12.5 cm) maximum to ensure proper support for the tile assembly.

14

Measure, cut, and attach the filler piece

• Place the shower tray, then measure and cut a filler piece for the remaining recessed section.

• For 3/4" (19 mm) subfloor - use 5/8" (16 mm) plywood or OSB.

• For 5/8" (16 mm) subfloor - use 1/2" (12.7 mm) plywood or OSB.

• Attach filler pieces.

• Treat filler pieces as an additional layer of subfloor sheeting. Follow the manufacturer's recommendation for plywood or OSB and local codes.

• Avoid driving screws into bracket ledges (keep 1" (2.5 cm) from the edge).

15

Waterproof the walls

• It is recommended to waterproof the walls at this point, then install the tray. The order is up to the installer's discretion.

• Refer to the Schluter^®-Shower System Installation Handbook for more information.

16

Following the Schluter^®-Shower System Installation Handbook, check for level and install the tray in the recessed section.

17

Install Schluter uncoupling membrane (i.e., DITRA, DITRA-HEAT, etc.) flush with the perimeter of the tray.

• Use Schluter membranes, patching compound, floor self-leveler, or the appropriate additional underlayment/sheeting as needed.

• The uncoupling membrane should be installed abutted to and flush with the tray. Take special care to ensure appropriate coverage over bracket tabs.

• Reference the COMPONENT THICKNESS table for FRS and common associated component thicknesses.

18

Complete waterproofing

Note:

• Industry guidelines recommend waterproofing a minimum of 1 ft (30.5 cm) beyond the shower area for curbless showers.

• Follow all requirements outlined in the Schluter^®-Shower System Handbook.

• Because wet areas and dry areas are not clearly defined in curbless showers, Schluter recommends that the bathroom be sufficiently protected against water and moisture. Use the appropriate Schluter waterproofing products in all floor areas subject to water exposure (i.e., wet area and drying area).

• Seams and floor-to-wall connections shall be sealed with KERDI-BAND.

19

Perform Water Test (Strongly Recommended)

• Before setting tile to verify a successful installation:

• Wait a minimum of 24 hours after the membrane installation is complete to allow for final set of thin-set mortar and ensure waterproof performance of seams and connections.

• Refer to local plumbing codes for any specific requirements in your area.

• For curbless showers, a temporary dam must be provided at the threshold to perform the water test.

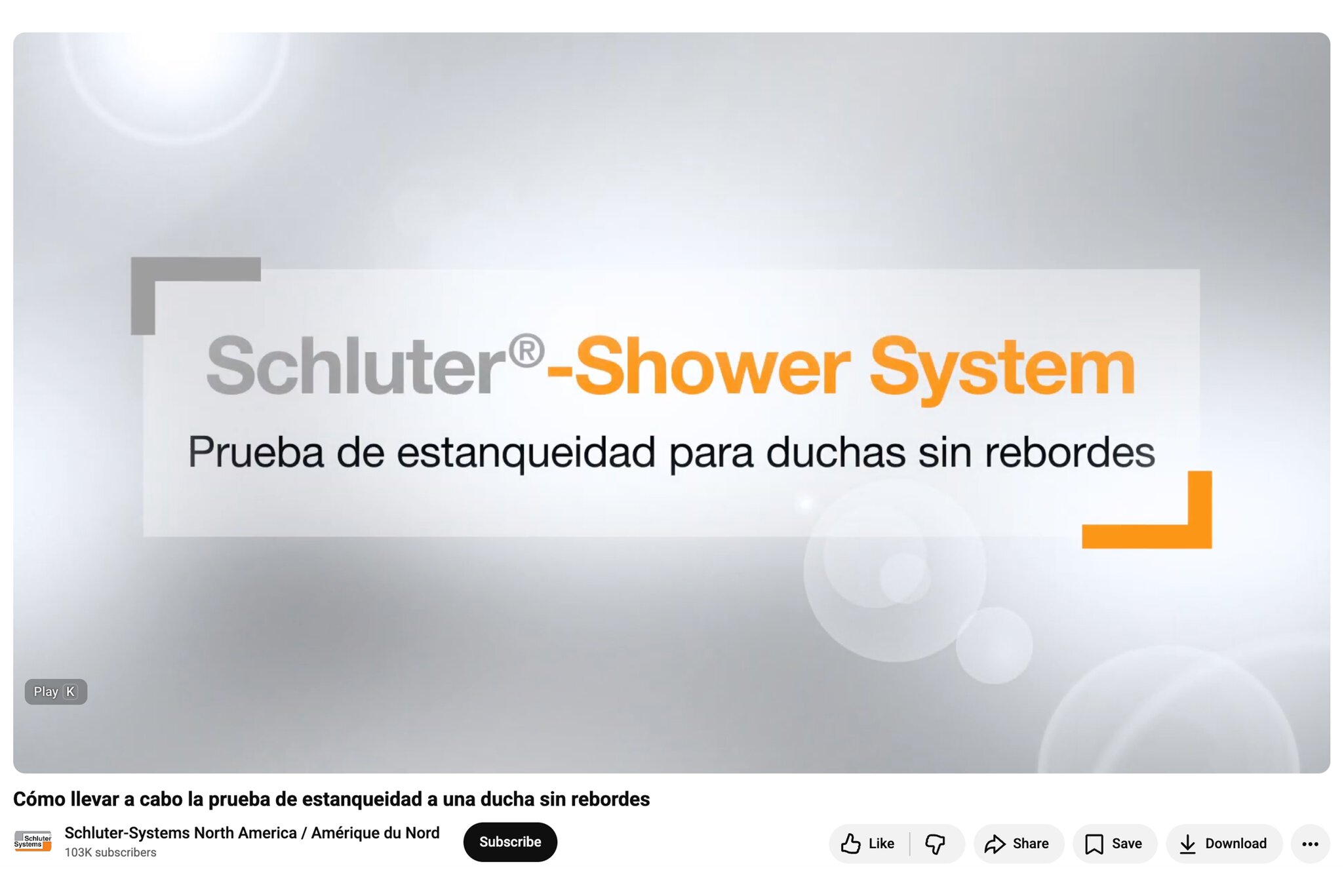

• Reference this helpful video on the Schluter-Systems North America YouTube channel for step-by-step instructions:

CAPILLARY BREAK RECOMMENDATION

• Consider installing a capillary break to reduce the risk of moisture migration from the curbless shower to the drying area. Refer to the TCNA Handbook for Ceramic, Glass, and Stone Tile Installation for more information.
