Adaptadores de desagüe y panel
de compensación Schluter®-Systems
Los adaptadores de desagüe Schluter®-Systems proporcionan una solución rentable para mejorar los sistemas de drenaje tanto en aplicaciones residenciales como comerciales. Los kits adaptadores KERDI-DRAIN-A y KERDI-LINE-A ofrecen una solución de renovación perfecta para convertir una gran variedad de desagües de anillo de sujeción existentes en sistemas de platillo de conexión integrado que funcionan perfectamente con las membranas impermeables de Schluter.
Diseñados tanto para instalaciones con cama de mortero como para sistemas de paneles de ducha prefabricados de Schluter, estos adaptadores permiten al instalador integrar los desagües KERDI-DRAIN y KERDI-LINE con desagües tradicionales existentes, sin necesidad de lentas y costosas demoliciones y, al mismo tiempo, preservando la integridad de la estructura y su resistencia al fuego.
Eficiencia de la renovación:
Convierte los desagües de anillo de sujeción existentes sin necesidad de desmontarlos, lo que ahorra tiempo y costos de mano de obra.
Sello impermeable:
Utiliza un anillo adaptador de acero con una junta de goma sobremoldeada y adhesivo KERDI-FIX para garantizar una instalación confiable y a prueba de fugas.
Aplicaciones versátiles:
Disponible tanto para desagües de ducha tradicionales (KERDI-DRAIN-A) como para desagües lineales (KERDI-LINE-A), y adecuado para el uso con camas de mortero y paneles de ducha prefabricados.
Certificado por la industria:
Diseñado para cumplir con rigurosos estándares (ASME A112.18.2/CSA B125.2-2020) que garantizan un excelente desempeño.
Instalación sencilla:
Dispone de patrones de tornillos ajustables que permiten una instalación fácil y segura.
Panel de compensación:
Se adapta a la altura del anillo adaptador permitiendo una adecuada alineación y una instalación a ras.
KERDI-DRAIN-A
Kit adaptador para desagües tradicionales KERDI-DRAIN
El kit adaptador KERDI-DRAIN-A está diseñado para convertir desagües tradicionales de anillo de sujeción en desagües de platillo de conexión integrado cuando no es práctico retirarlos, como en el caso de desagües instalados en concreto. Diseñado para instalaciones de desagüe de dos fases ya existentes, el anillo adaptador está disponible en dos tamaños: 5-1/2" (140 mm) y 7-1/2" (191 mm) de diámetro. Cuenta con un patrón versátil de orificios perforados que funciona con las configuraciones de anillo de sujeción más comunes. Al sustituir el anillo de sujeción original por un anillo adaptador de acero enchapado con junta de goma sobremoldeada, el platillo de conexión se instala fácilmente creando una conexión robusta e impermeable.

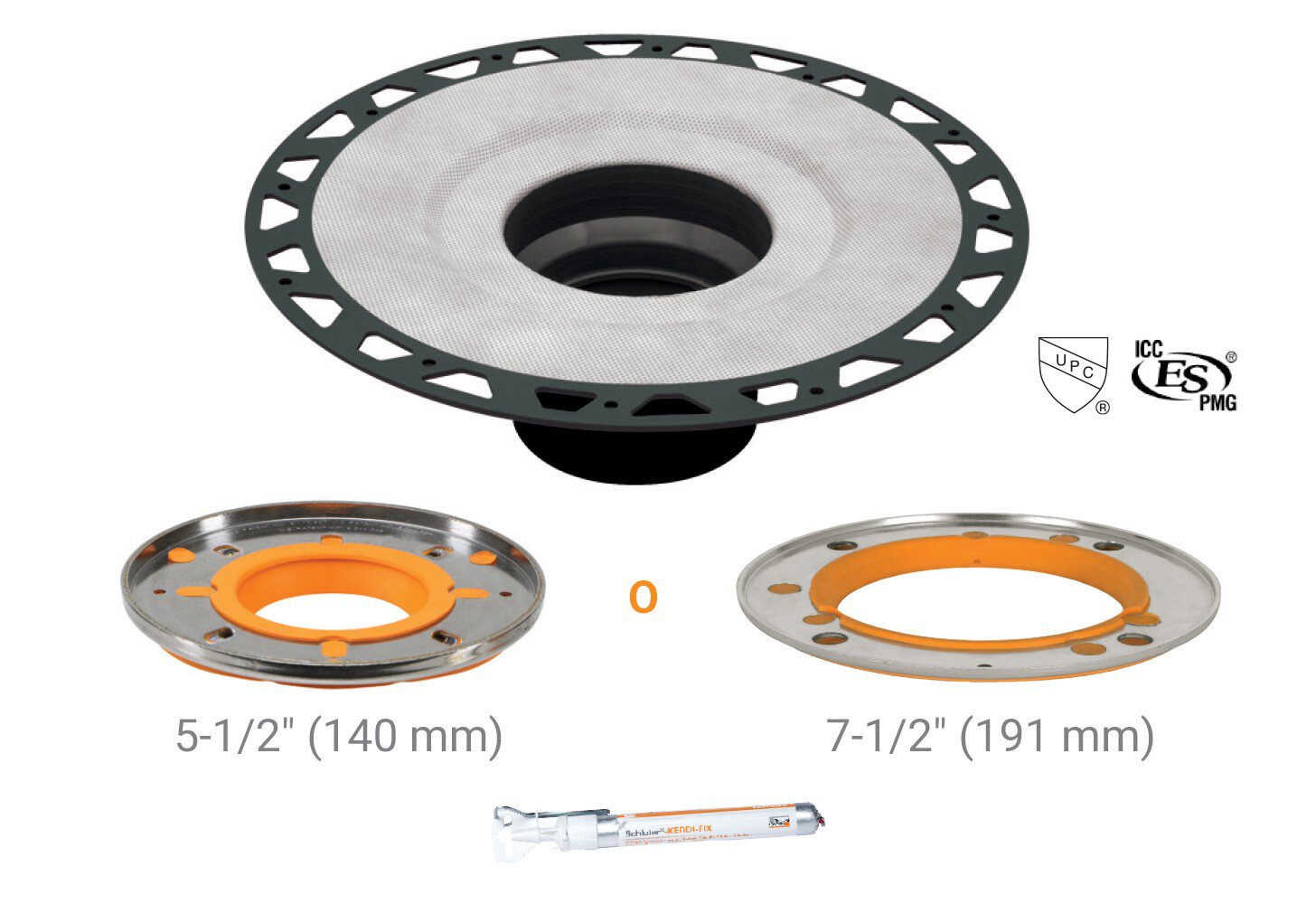

Componentes del sistema
1. Cuerpo de desagüe con platillo de conexión integrado
Forma la interfaz esencial entre el desagüe y la membrana impermeable adherida en la parte superior del ensamblado.
2. Anillo adaptador
Sustituye al anillo de sujeción existente y cuenta con perforaciones versátiles que se adaptan a la mayoría de las configuraciones de desagüe de dos niveles.
3. Tubo de KERDI-FIX de 3.38 fl oz (100 ml)
Se aplica un cordón continuo para crear una adhesión segura e impermeable entre el anillo adaptador y el desagüe instalado.

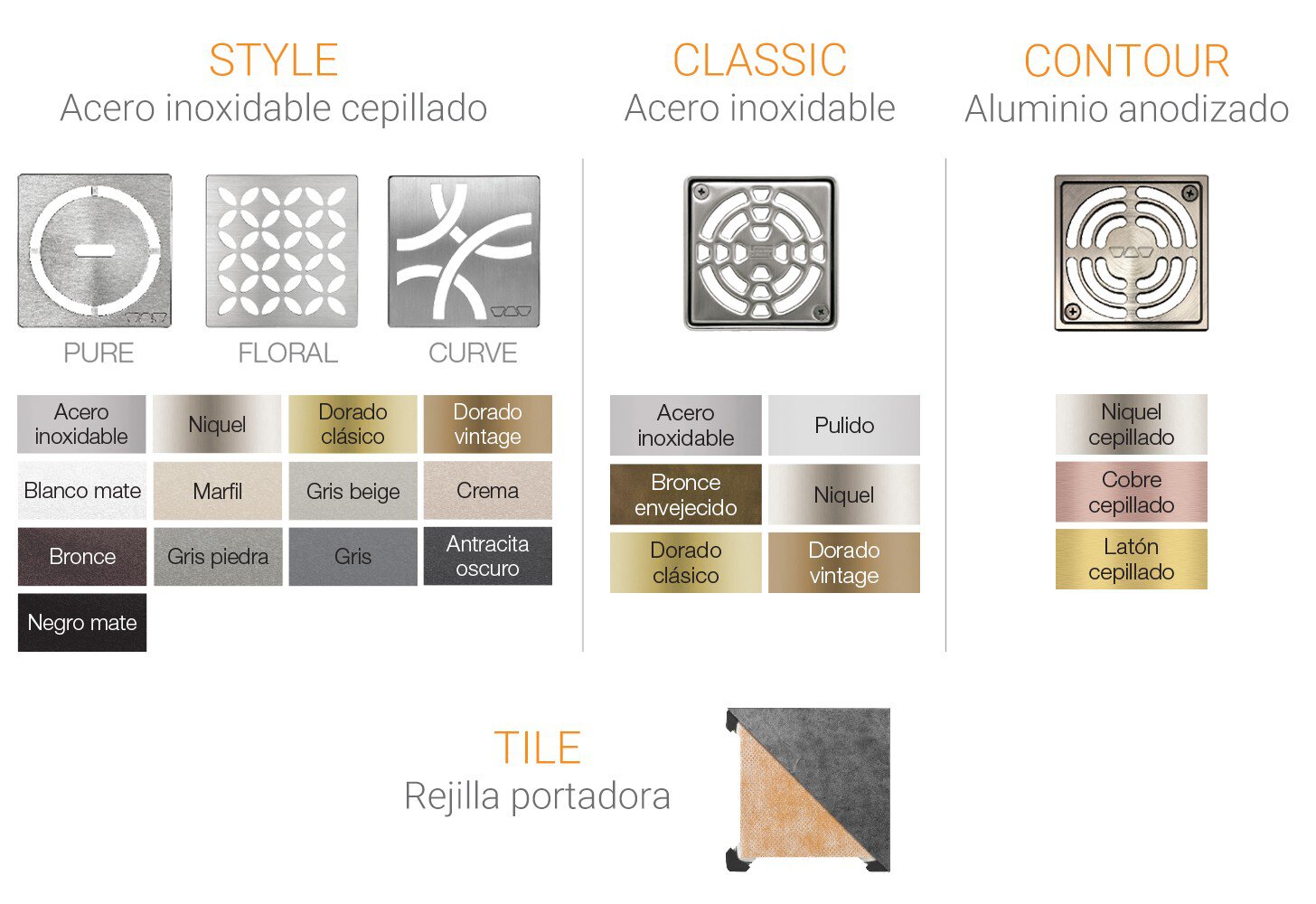

Opciones de rejilla KERDI-DRAIN
Kit adaptador KERDI-LINE-A para desagües lineales KERDI-LINE
KERDI-LINE-A es un kit adaptador diseñado para convertir un desagüe tradicional de anillo de sujeción en un desagüe lineal KERDI-LINE. Al igual que KERDI-DRAIN-A, ofrece una solución ideal para convertir desagües existentes difíciles de quitar. El anillo adaptador de acero enchapado, que cuenta con una junta de goma sobremoldeada y varias perforaciones, sustituye al anillo de sujeción original y se fija al cuerpo del desagüe mediante los tornillos existentes. La salida del canal de desagüe KERDI-LINE se desliza en el anillo adaptador ajustándose firmemente contra la junta de goma, lo que garantiza un sello impermeable confiable al sistema de desagüe lineal.
Componentes del sistema
1. Anillo adaptador KERDI-LINE
Es un anillo de acero enchapado diseñado con precisión y que cuenta con una junta de goma sobremoldeada que sustituye al anillo de sujeción existente, con perforaciones compatibles con la mayoría de las configuraciones de desagüe de dos niveles.
2. Tubo de KERDI-FIX de 3.38 fl oz (100 ml)
Garantiza una adhesión confiable entre el anillo adaptador y el desagüe instalado, lo que garantiza un sellado a prueba de fugas.
Para utilizar con el desagüe lineal KERDI-LINE
Canal de desagüe con salida central
Canal de desagüe con salida descentrada

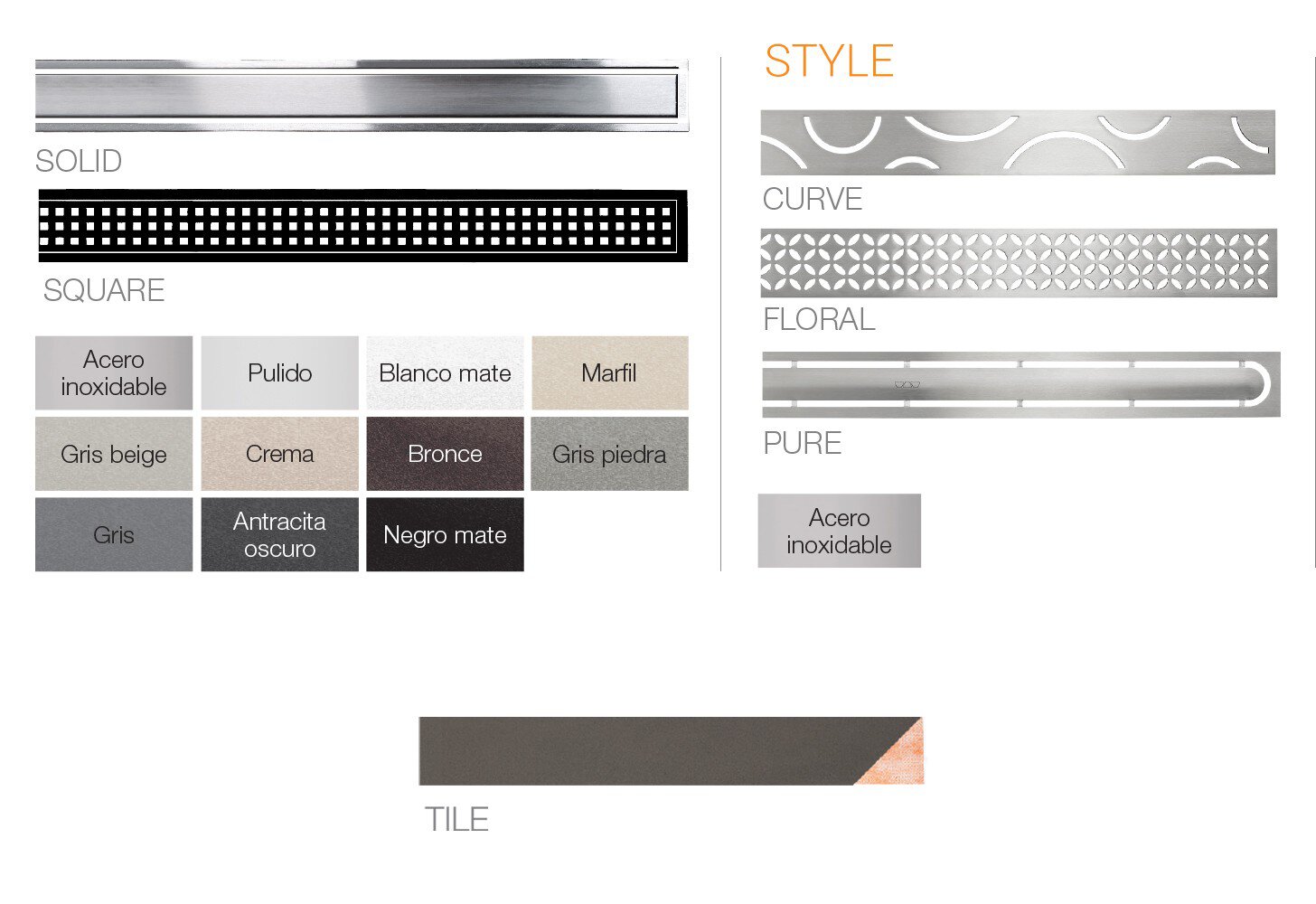

Opciones de rejilla KERDI-LINE
Panel de compensación
KERDI-SHOWER-CB
El panel de compensación KERDI-SHOWER-CB, de 1" (2.5 cm) de grosor, es un componente fundamental cuando se utilizan los kits adaptadores de desagüe de Schluter con los paneles de ducha prefabricados KERDI-SHOWER. Se adapta a la altura del anillo adaptador, lo que garantiza una alineación adecuada y una instalación a ras que se integra perfectamente con el sistema del panel de ducha. El panel de compensación puede cortarse fácilmente a la medida para adaptarse al anillo adaptador, y pueden utilizarse varios paneles para adaptarse al tamaño y la forma de la ducha.
Aplicaciones comerciales
En proyectos comerciales, el tiempo es dinero, y los kits adaptadores de desagüe de Schluter®-Systems permiten ahorrar significativamente en ambos aspectos. Estos kits, al convertir los desagües de anillo de sujeción existentes en pisos de concreto postensado en sistemas de platillo de conexión integrado, eliminan la necesidad de una demolición costosa y lenta. Esta eficiencia hace que los kits de adaptadores sean una solución ideal para renovaciones comerciales en las que es crucial minimizar el tiempo de inactividad y los gastos.
Schluter®-
KERDI-DRAIN-A
Los kits adaptadores convierten los desagües de anillo de sujeción en desagües de platillo de conexión integrado
Schluter®-
KERDI-LINE-A
Los kits adaptadores convierten los desagües de anillo de sujeción en desagües de platillo de conexión integrado para desagües lineales
